新增产品线-高耐压充电芯片
2024-11-15
输入 28V 耐压具有 OVP 功能 1A 线性锂电池充电芯片 PST4056H

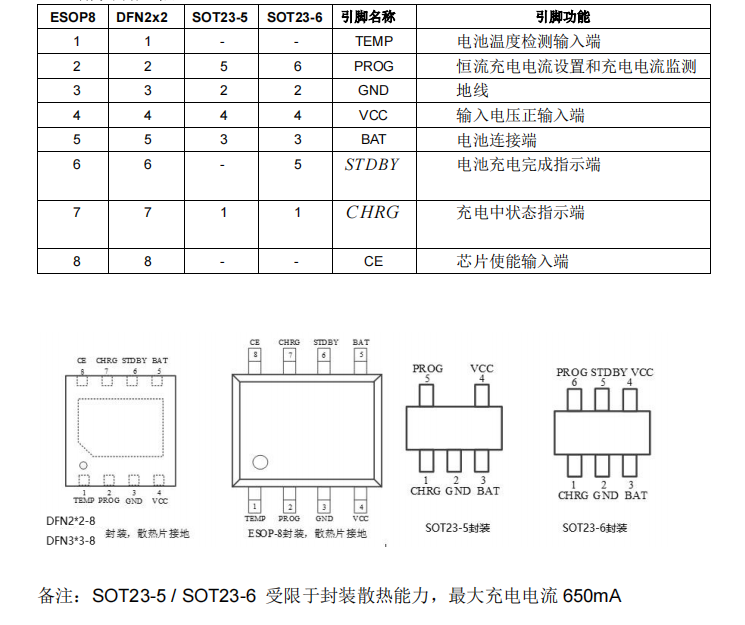

1. 特点 ·输入电源端口最高耐压可达 28V ·输入电源电压 6.6V 时芯片 OVP ·锂电池正负极反接保护 ·高达 1000mA 的可编程充电电流 ·恒定电流/恒定电压操作，有温度自适应 可实现充电速率最大化 ·精度达到±1%的预设充电电压 ·自动再充电 ·充电状态双输出/无电池/故障状态显示 ·C/10 充电终止 ·2.9V涓流充电 ·软启动限制了浪涌电流 ·电池温度监测功能 ·8 引脚 ESOP / DFN2x2 / DFN3x3 封装 最大充电电流 1A ·5 引脚 SOT23-5 封装 最大充电电流 650mA ·6 引脚 SOT23-6 封装 最大充电电流 650mA
2. 应用 ·电子烟、PAD、数码相机 ·GPS便携式设备、各种充电器
3. 绝对最大额定值 ·输入电源电压（VCC）：-0.3V~30V ·PROG：-0.3V~10V ·BAT：-4.2V~14V ·CHRG ：-0.3V~30V · STDBY ：-0.3V~30V ·TEMP：-0.3V~30V ·CE：-0.3V~30V ·BAT 短路持续时间：连续 ·BAT 引脚电流：1200mA ·PROG 引脚电流：1200uA ·最大结温：165℃ ·工作环境温度范围：-40℃~85℃ ·贮存温度范围：-65℃~125℃ ·引脚温度（焊接时间 10 秒）：260℃
4. 描述 PST4056H 是一款输入耐压高达 28V， 具有电源 OVP 功能的 1A 单节锂离子电池 线性充电器，其采用了恒定电流/恒定电压 的充电模式。PST4056H 的 CE、TEMP、 CHRG、STDBY 端口的耐压最高也可达到 28V。 PST4056H 内含 PMOSFET 架构，加 防倒充电路，无需外部隔离二极管。热反 馈可对充电电流进行自适应调节，以便在 大功率操作或高环境温度条件下对芯片充 电电流加以限制。充满截止电压为 4.2 V。 而充电电流可通过外部电阻进行设置。当 充电电流在达到最终浮充电压之后降至设 定值 1/10 时，PST4056H 将自动终止充 电循环。当输入电压掉电后，PST4056H 自动进入一个低电流状态，将电池漏电流 降至 0.1uA 以下。 PST4056H 的其他 特点包括电池温度检测、CE 使能端输入 控制、欠压闭锁、自动再充电和两个用于 指示充电、结束的 LED 状态引脚。底部带 散热片 ESOP8 / DFN2x2-8/DFN3x3-8 及 简 化 的 SOT23-5/SOT23-6 封 装 。 PST4056H 可以用于 USB 电源和适配器 电源。
